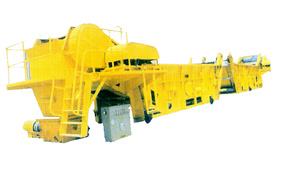

| 刮板捞渣机
1、用途
刮板捞渣机是我公司独立开发研制的新一代电站锅炉除渣设备，该产品经过长期运行证明：产品性能稳定，质量可靠，主要技术指标达到了国外同类产品的先进水平，完全可以替代进口产品。
刮板捞渣机与国内同类产品相比具有公认的十二大优点，产品设计与制造代表了国内同类产品的最高水平。
2、主要技术参数
|
1 |
捞渣量 |
3-22t/h |
|
2 |
刮板运行速度 |
0.3-3m/min(无级调速) |
|
3 |
电动机功率 |
5.5KW(7.5KW) |
|
4 |
刮板规格(长×宽) |
1200mm×200mm |
|
5 |
链条规格及材质 |
22×t86(日本进口材料（23MnNiCrMo64） |
|
6 |
采用双级过载保护 |
电子过载保护 |
＜10S切断电源(1.2le) |
|
机械过载保护 |
4.9kg.M脱开离合器 |
|
7 |
水封深度 |
20万千瓦(1m),30万千瓦(1.2m) |
|
8 |
减速机形式 |
行星摆线针轮减速机 |
|
9 |
耗水量 |
＜20t/h |
3、外形结构及主要尺寸
见附图刮板捞渣机结构示意图
4、供货范围及订货须知
1、刮板捞渣机
2、刮板捞渣机电控柜
如需选配液压关断门和碎渣机，则应一并给出关断门与碎渣机的型号，以便使捞渣机与关断门，碎渣机上、下接口尺寸互相吻合。
选用刮板捞渣机应根据锅炉灰渣排量、所配捞渣机台数、炉下空间尺寸和水封高度要求等来具体决定。
螺旋捞渣机
一、简介：
LXL-1型螺旋捞渣机是目前国内同类产品中，性能最可靠，用户最满意的 优质产品，是2-6t/h工业锅炉普遍采用的除渣设备。
该产品从八五年获部优产品至今，产品质量不断改进，逐步形成了独家技术，使设备运行无故障率明显低于国内同类产品。主要零(部)件经过多年研究、改进、试用，其寿命比改进前大大增加。
LXL-1型螺旋捞渣机由于使用了最新产品标准，产品质量又有新的提高。
二、技术参数：
|
型号
项目 |
LXL-1 |
LXL-1A |
|
额定捞渣量 |
0.8t/h |
0.8t/h |
|
最大捞渣量 |
1.5t/h |
1.5t/h |
|
主轴转速 |
3.34r/min |
3.34r/min |
|
瞬时过载扭矩 |
2500N.m |
3300N.m |
|
驱动电机功率 |
0.8kw |
1.1kw |
|
总质量 |
1100kg |
1200kg |
三、安装：
一般采取吊式安装，锅炉基础施工时予留沉坑，并考虑坑内疏水便利。
用户需按附图《LXL-1型螺旋捞渣机电气控制图》接线。其中A1、A1、A2装在捞渣机附近。端子“a.b”接在捞渣机发讯装置上。
四、供货：
本设备组装整体出厂，包括：机体、渣斗两大部分。
五、订货：
函订、洽订皆可，但应注明渣斗上接口尺寸。如用户对参数有特殊要求，本厂也积极承接。 |
